선박의 형상과 선체선도(LINES) 도면 보기

2. 선박의 형상

가. 선체의 구성

선체는 크게 상갑판 상부와 그 하부의 부분으로 나누어 볼 수 있으며, 일반적으로 선박의 형상을 말할 때에는 그 선박의 물리적 특성을 소지하는 상갑판 하부의 형상을 주 대상으로 하고 있다. 상갑판하부의 선체형상은 일반 육상구조물과 같은 직선면을 가지지 아니하고, 곡선면으로 구성된 입체형상이다. 선체형상을 구성하는 요소는 용골, 외판, 갑판의 형상으로 이루어져 있으며, 이러한 형상들에 의하여 배의 특성인 부양성, 적재성, 이동성에 영향을 미친다. 선형은 그 선박의 사용목적에 가장 적합하도록 설계된 복잡한 곡면체로서 용도, 적재화물의 종류와 양, 속력, 항행구역 등 각 선박마다의 상이한 요구조건에 따라 선형은 무수히 존재한다.

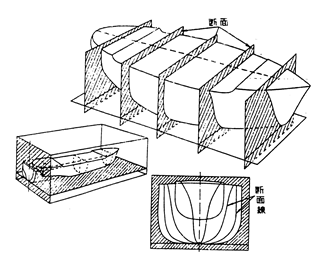

나. 정면(正面) 형상

상갑판하의 선체를 길이방향으로 정면을 보았을 때의 형상은 다음과 같다.

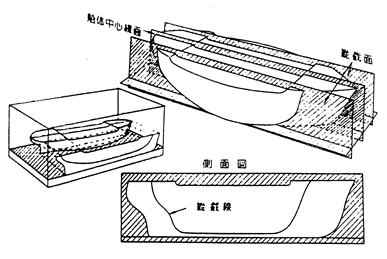

다. 측면(側面) 형상

상갑판하의 선체를 너비방향으로 측면을 보았을 때의 형상은 다음과 같다.

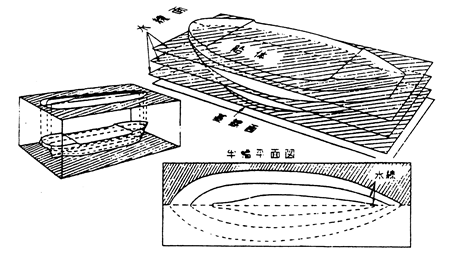

라. 평면(平面) 형상

상갑판하의 선체를 높이방향으로 평면을 보았을 때의 형상은 다음과 같다.

마. 선체선도(Lines)

선체의 형상은 3차원(次元) 입체형상이기 때문에 평면인 도면상에 그대로 나타낼 수 없다. 따라서, 선체선도는 입체형상을 상기의 정면형상, 측면형상, 평면형상으로 분해하여 한 도면에 모아 투시화법적(透視畵法的)으로 평면기하도법에 의하여 작성된다.

선도는 선박을 건조할 때 가장 기초적으로 작성되어야하며, 배수량계산, 복원력계산, 선체강도계산, 진수계산 등 없어서는 안될 중요한 도면이다.

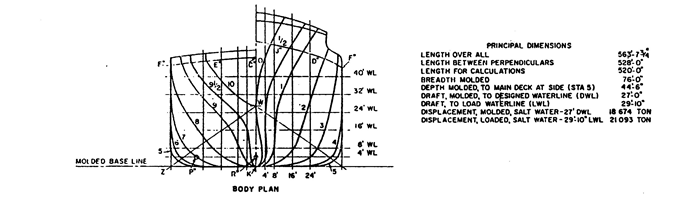

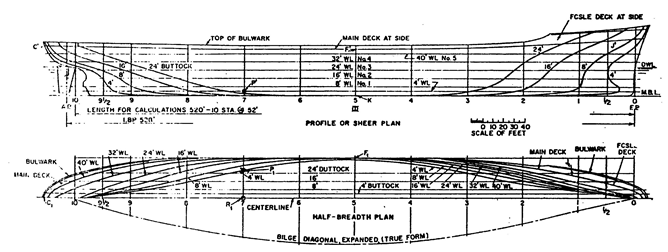

선도는 정면도(Body Plan), 측면도 (Sheer Plan), 반폭도(Half Breadth Plan), 및 치수표(Table of Offsets)로 구성되어 있다.



​
